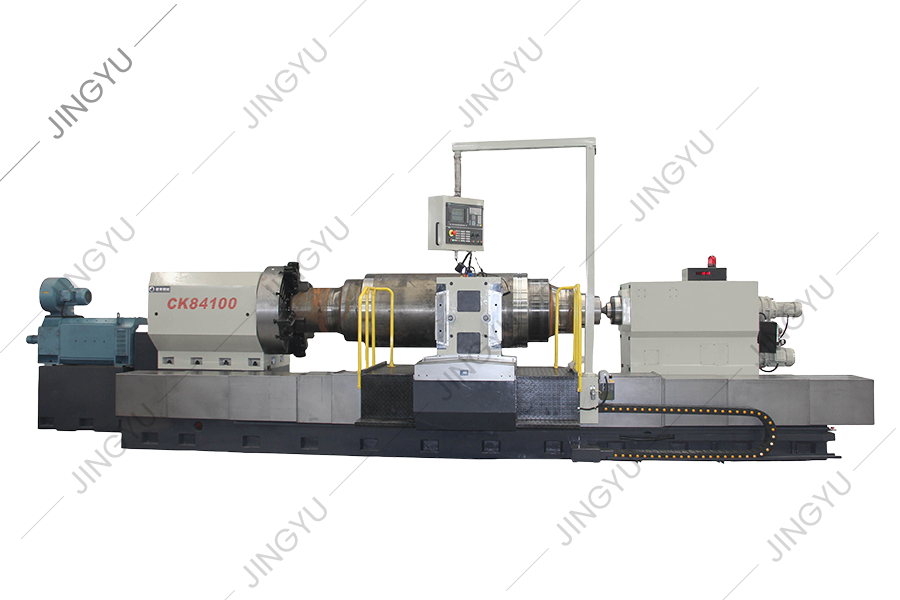

CK84100

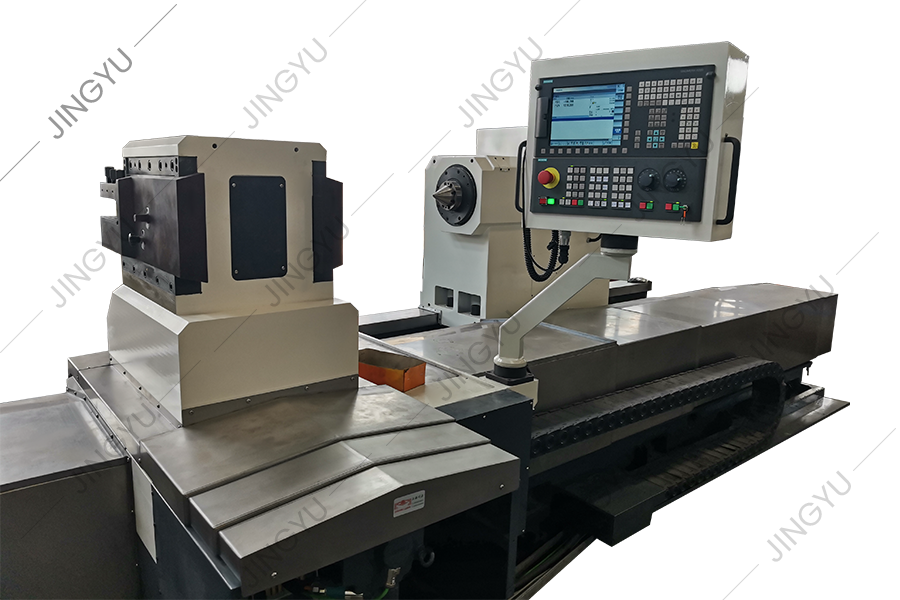

●The CK84100 CNC roll lathe bed adopts the overall 4 1 guide rail structure, that is, the bed's horizontal arrangement of four rectangular rails to provide the movement and positioning of the saddle and tailstock, and set up an auxiliary rail on the vertical surface of the front side of the bed for the saddle auxiliary support, so as to ensure that the saddle, the tool holder has a better rigidity, and can bear a greater řezání točivého momentu.
Referenční vodicí kolejnice postele přijímá celkové super-audio zhášení a odpovídající povrch je připevněn importovaným měkkým pásem směrnice, aby se zajistil pohyb mikroprojektu každé složky krmiva a udržoval vysokou přesnost a vysokou stabilitu po dlouhou dobu. Určitý rozdíl v oblasti výšky je navržen mezi sedlovou železnici a koncovou kolejnicí, aby se zajistilo, že čipy a chladicí kapalina napadnou sedlovou železnici.
● Držák sedlového nástroje přijímá integrální schéma držáku nástrojů typu A-typu. Držák nástrojů může zlepšit rigiditu držáku nástroje a snížit vibrace během otáčení obráběcího přístroje. A nastavením polohy klidové desky nástroje tak, aby se přizpůsobila zpracování role hluboké drážky. Snižte nedostatek rigidity způsobené rozšířením rukojeti nástroje, takže rezonance držadla nástroje ovlivňuje výkonu řezu.
Naše společnost se také může rozhodnout nakonfigurovat držák nástrojů CNC podle požadavků zákazníka (doporučuje se, aby si uživatelé úhlu oceli vybrali).
CK84125

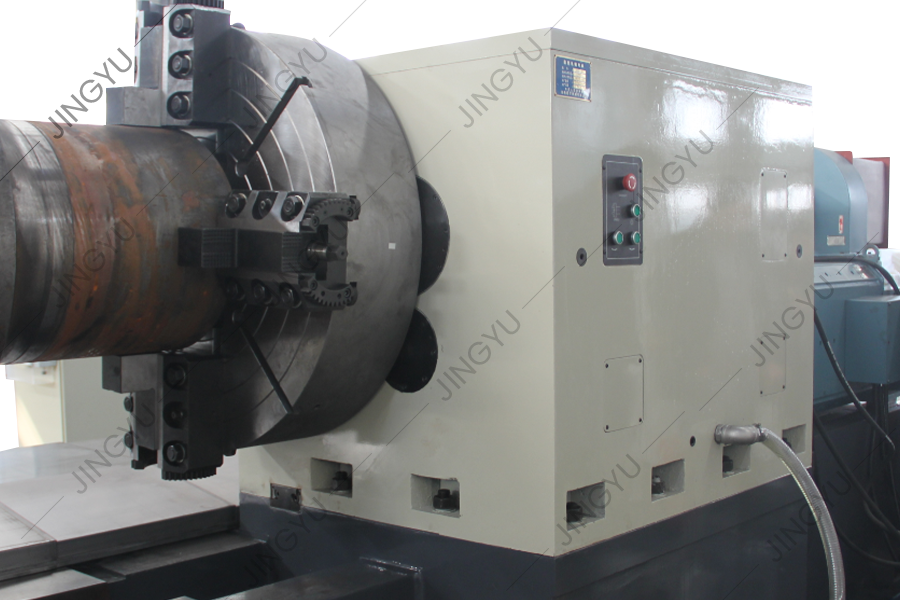

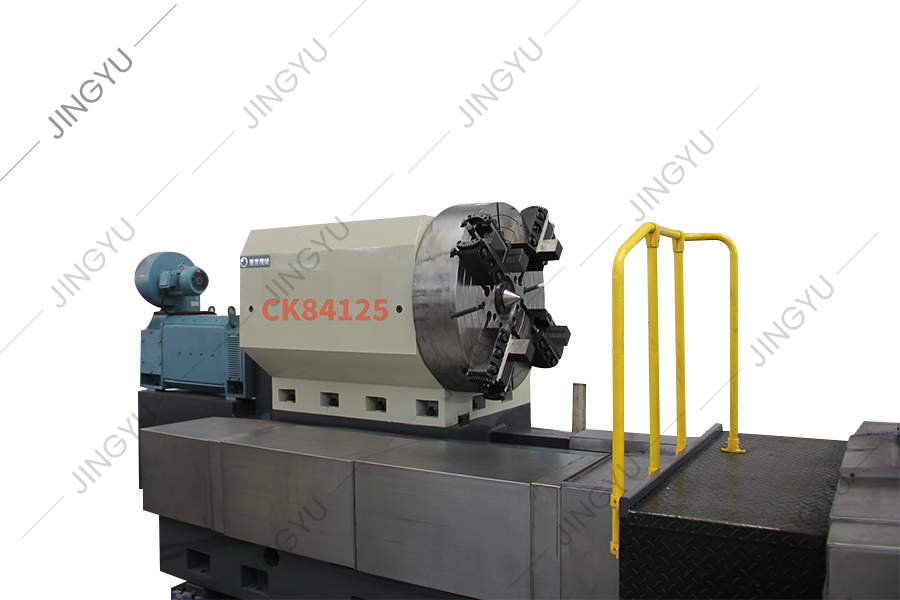

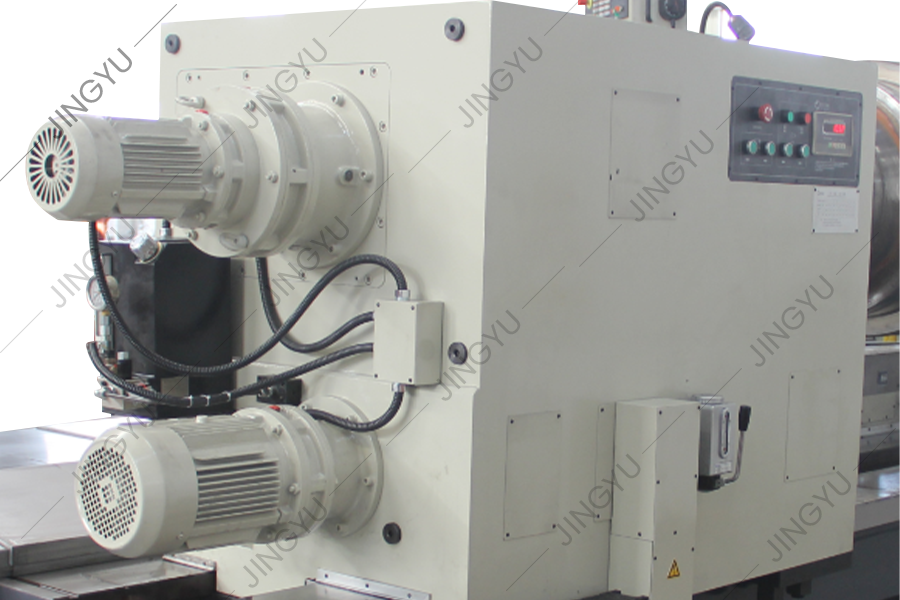

● Vřetení v soustruhu přijímá zesílenou strukturu krabice s dvojitou stěnou; Hlavní hřídel přijímá formu dvoubodové podpory, přiměřené konfigurace ložiska a návrhu rozpětí, hlavní hřídel má vysokou tuhost a ložiskovou kapacitu. Optimalizovaný přenosový systém je poháněn přesným zařízením na 6 úrovně s vysokofrekvenčním zhášením a broušením, takže vřeteník má vlastnosti nízkého hluku, vysoké přesnosti přenosu a velký výstupní točivý moment.
Přenos hlavního hřídele přijímá hydraulický automatický posun 2 řazení řazení a regulace rychlosti DC motorového pohonu, která je bezstarostná rychlost regulace rychlosti tak, aby strojové vřeteno mělo široký rozsah 1-200 ot / min, vysokých dynamických charakteristik rozsahu regulace rychlosti.
Zadní část vřeteníku je navržena s knoflíkovou stanicí, která může ovládat provoz vřetena, jako je pozitivní a negativní rotace a nouzová zastavení.
● Tailstock přijímá strukturální plán nezávislého rotujícího vřetena a axiálního teleskopického nastavení pouzdra na zadní straně. Otvor vřetena Tailstocku je 100-1: 5. Tělesa ocasu přijímá integrální strukturu, která eliminuje nevýhody nestabilní přesnosti, špatnou kapacitu nesoucí zátěž a špatnou spolehlivost způsobenou tradičními horními a dolními rozdělenými strukturami.
Tailstock strojního přístroje je vybaven vysoce výkonným tlakovým senzorem, který se používá pro nastavení, měření a zpětnou vazbu upínací síly ocasu, když soustruh svolá obrobku. Nastavením a nastavením ovladače snímání provozního tlaku lze utahovací sílu špičky ocasu na obrobku automaticky ovládat a zobrazit. Uvolnění a upínání rukávu ocasu je automaticky realizováno prostřednictvím hydraulického řídicího systému.
Mechanismus kompenzace tepelné deformace tepelné deformace je navržen v rukávu ocasu. Axiální změna délky obrobku během provozu stroje je absorbována a kompenzována kotoučovou pramenem v rukávu.
