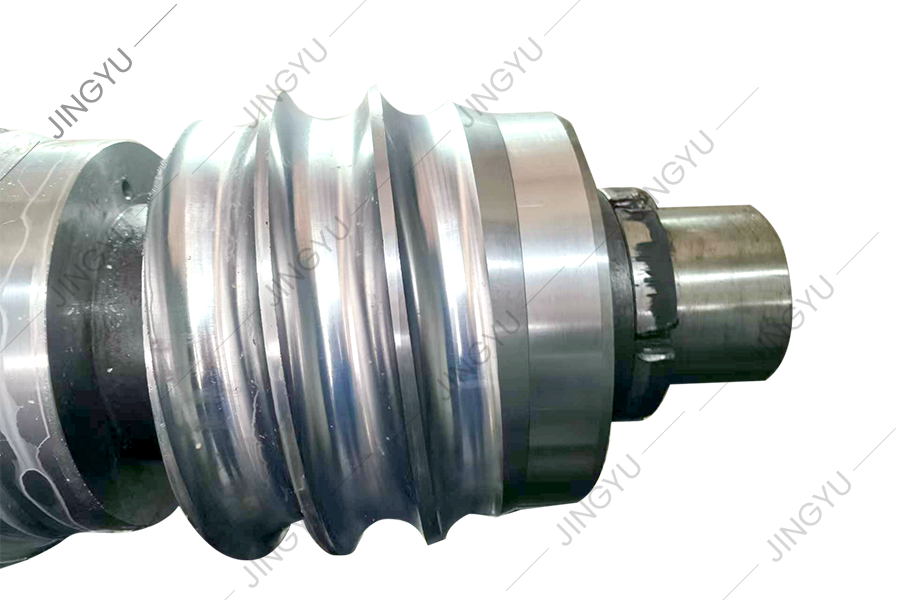

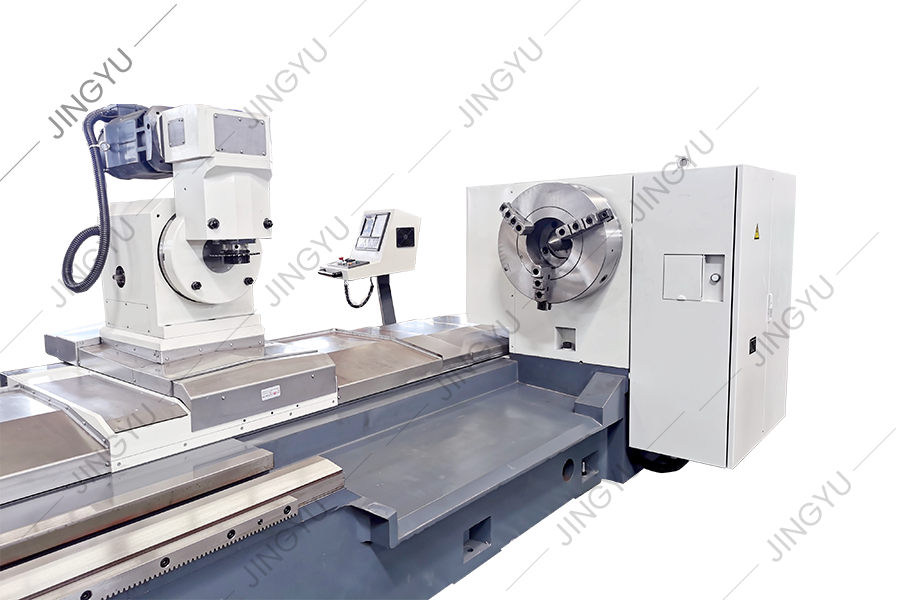

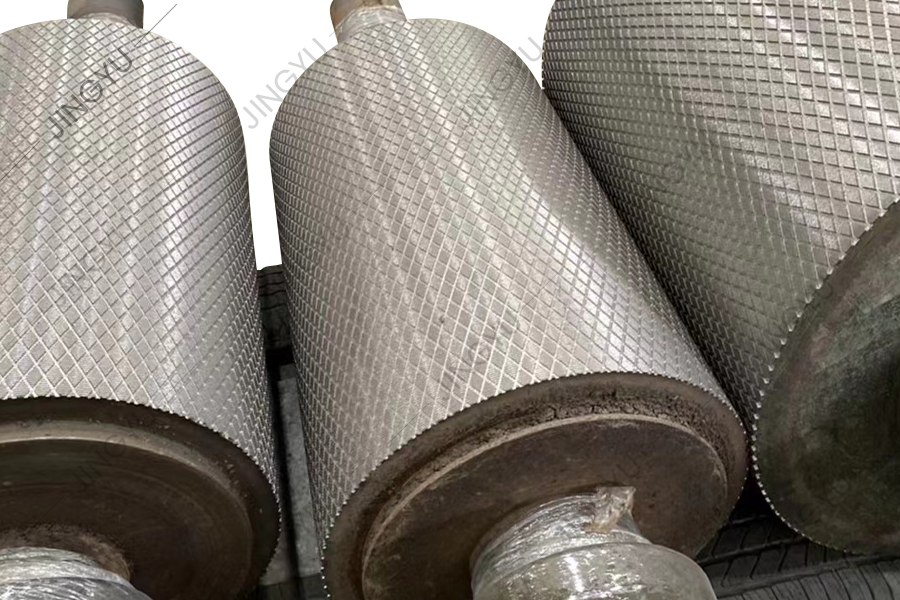

Tento obráběcí stroj je nový typ přístroje CNC Roll Grooving Machine vyvinuté na základě řady CNC Roll Milling Machine a po úplném výzkumu a analýze výhod a nevýhod podobných produktů doma i v zahraničí. Je vhodný pro zpracování rolí s průměrem menším než 900 mm a délkou menší než 2500 mm. Může automaticky vytvořit drážky na role, aby vyhovovaly potřebám zpracování trhu pro jednosměrné drážky nebo obousměrné křížové drážky.
● Tato řada strojních přístrojů přijímá integrální strukturu 4-railů a je integrálně obsazena pro lepší stabilitu. Referenční příručka kolejnice přijímá celkové ultrazvukové zhášení, což zajišťuje vysokou rigiditu, vysokou přesnost a stabilitu celého stroje.
● Boční pohyblivá vodicí kolejnice komponenty hlavy hlavy hlavy moucha je podporována těžkoprávnou vodicí kolejnicí, aby se zajistila vysoká požadavky na přesnost a rigiditu pohybu krmiva během zpracování.

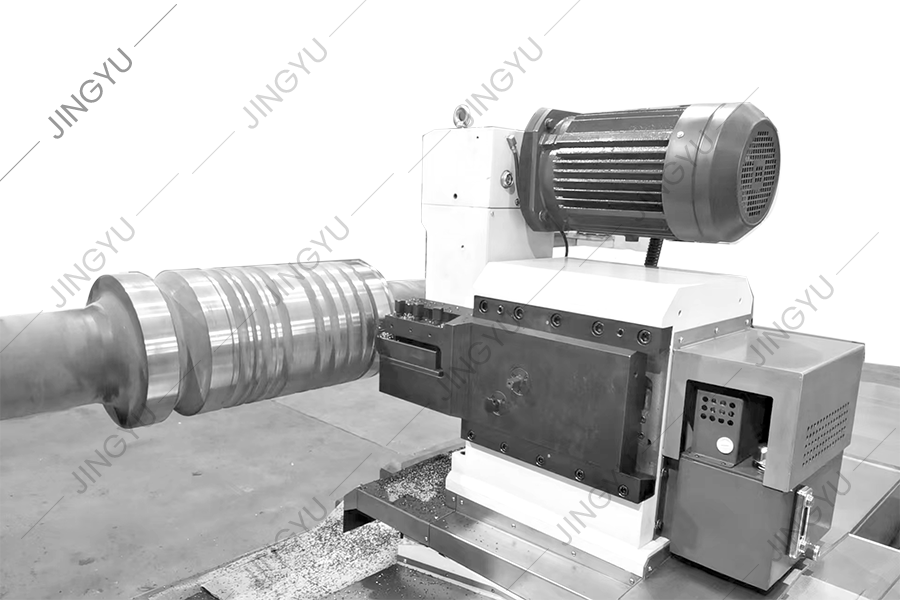

● Řezací hlava je upevněna na rotační indexovací desce a podle potřeby ji může otočit do odpovídajícího úhlu, aby vyhovoval řezným potřebám různých úhlů.
● Řetězec přenosu hlavy řezačky je poháněn vysoce přesnými pozemními rychlostními stupni, aby se zajistilo, že trajektorie nástroje plně provádí požadavky na výuku programu CNC systému, což eliminuje skryté defekty, jako jsou neshodu drážky a rozbité nástroje způsobené špatnou přesností a rigiditou přenosového řetězce. Frézovací hlava přijímá přenos rychlostního stupně, aby během procesu řezání vyhověla poptávku po konstantním točivém momentu. Rychlost frézování přijímá regulaci hlavní rychlosti hlavního motoru, aby splňovala požadavky na lineární rychlost různých řezných nástrojů.
● Podélné a příčné lineární pohybové osy stroje jsou poháněny vysoce přesným kuličkovým šrouby, aby se zabránilo nepřesnosti přenosu rychlostního stupně a stojanu. Pod automatickou kontrolou systému CNC lze dosáhnout automatického pohybu a přesného umístění z jednoho vzoru díry do druhého.
