CNC kostkovaný stroj na frézování desek

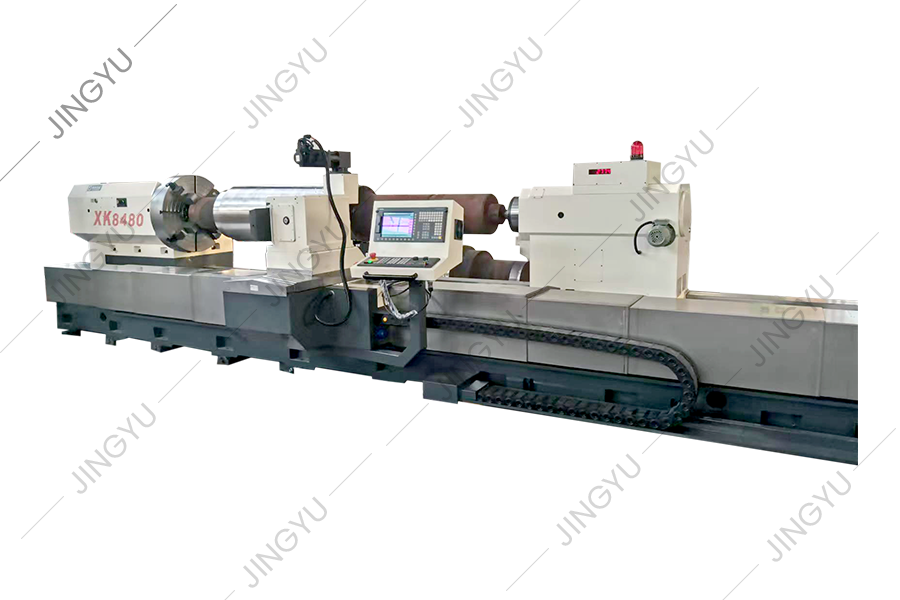

V současné době, gravírování vzoru doma i v zahraničí obecně přijímá metodu elektrolýzy, běžné frézování vodorovného frézování a další metody zpracování. Tyto dvě metody zpracování mají nevýhody, jako je nízká účinnost výroby, dlouhá doba zpracování a snadné rozbití nástrojů. Tradiční metoda val pro zpracování byl proto vždy úzkým místem v ocelářském průmyslu. Kombinace technologie CNC a nového zařízení pro frézování vzorů se používá k realizaci transformace CNC obráběcí stroje. Simulovaná metoda trajektorie se používá k mlýnům vzorových válců, takže veškeré zpracování může být dokončeno v jednom upínání a dosažení pohodlných, rychlých a vysoce kvalitních výsledků. XK8480 CNC Chestered Plate Roll Milling Machine je nový typ speciálního nástroje CNC Machine úspěšně vyvinutý naší společností. Je vybaven novým systémem SIEMENS CNC. Je vhodný pro zpracování rolí s průměrem menším než 800 mm a délkou menší než 5500 mm. Používá řezač muškař k řezu tvaru čočky, tvar diamantu, tvar kulatého fazole, oválný smíšený tvarový vzorec drážky při vysoké rychlosti. Tento produkt vyhovuje standardu GB/T3277-91 a může zpracovat kostkované drážky s různými směry rotace podle požadavků uživatele. Vyřeší technické problémy, jako je rytina kostkovaných deskových rolí a modul Programování šachovných desek, úspěšně si uvědomí hromadnou výrobu kostkovaných desek a dosahuje dobrých ekonomických výhod.

Získejte citát

PREV：Řezací stroj CNC NEXT：No next article

Popis
Technické parametry
Kontaktujte nás

● Hlavní šachta vřeteníku obrobku je poháněna servomotorem s vysokým torčním momentem a duálním výstupním protipodnikem redukuje hlavní schéma přenosu hlavního převodovky, aby byla zajištěna rigidita přenosu, pohyb a přesnost umístění s velkým průměrem, inertní role.
● Mechanismus frézování hlavy stroje je nainstalován na sedlové posuvné desce a lze nakonfigurovat různé roztoky frézovací hlavy podle požadavků na zpracování a vlastnosti obrobku zákazníka. Létající nůž má kompaktní, rozumnou strukturu a silnou rigiditu; Ochrana stroje, odstranění čipů a opatření odolná proti oleji jsou zavedena a spolehlivá.

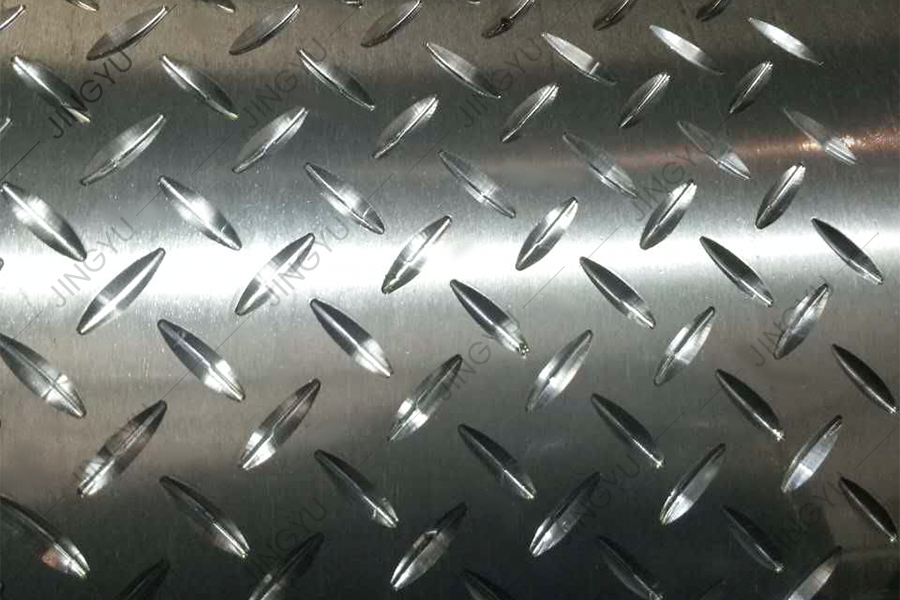

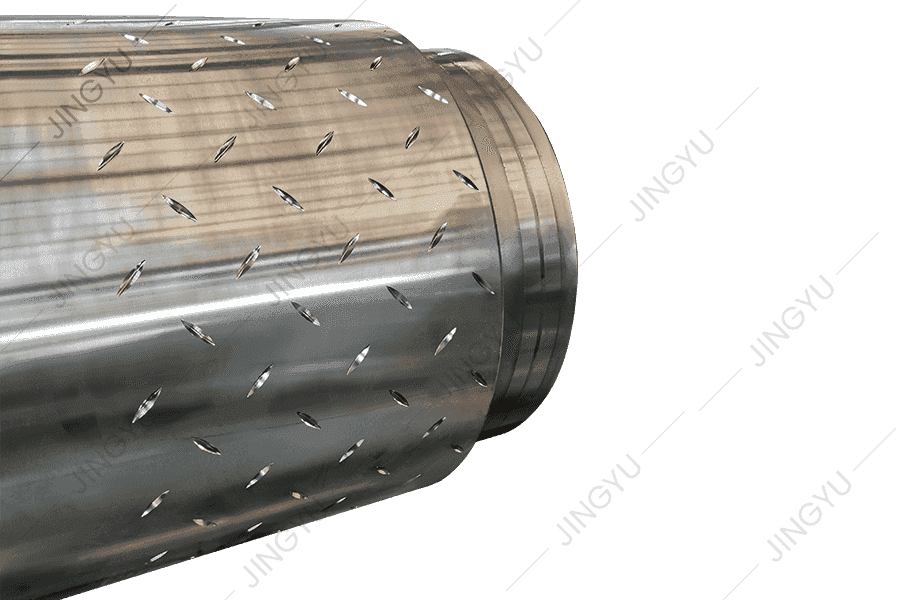

● Standardní roztok: Na sedlové posuvné desce je nainstalován frézovací lišta a k řezu čočky ve tvaru čočky a diamantové drážky při vysoké rychlosti se používá řezač muška. Produkt splňuje standard GB/T3277-91 a může zpracovávat deskové drážky vzorů s různými směry rotace podle požadavků uživatele.
● Volitelné řešení: Na desce sedlo v sedle postelí je instalován na sklíčku postele je instalován skluzavka CNC a vysokorychlostní elektrické roztok vřetena. Je vhodný pro vysokorychlostní a lehký gravírování a frézování znaků a značek na vnějším kruhu rolí a vnitřní drážky oceli. Tento strojový přístroj může vyrábět postavy na vysoce tvrdých materiálech (reliéfní válce, drážkované role, gravírování a frézování).

Index	Jednotka	XK8480
Max. Průměr obrobku	mm	Φ800
Max. Délka obrobku	mm	5500 (přizpůsobitelné)
Formulář stroje		Integral 4-rail (Saddle 2 Tailstock 2)
Šířka strojního vodicího vozu	mm	1180
Režim řezání a funkce		Fly-Cutter vysokorychlostní zpracování čočky, drážky ve tvaru diamantu a další drážky vzoru
Velikost otvoru vřetena		Č. 80
Velikost otvoru vřetenového vřetena		80 1: 5
Rychlost řezání vřetena	RPM	0 ~ 500
Počet kontrolní osy		4
Řídicí systém		Siemens 828d
Poznámka: Jiné systémy CNC lze přizpůsobit podle zvláštních potřeb zákazníků.
