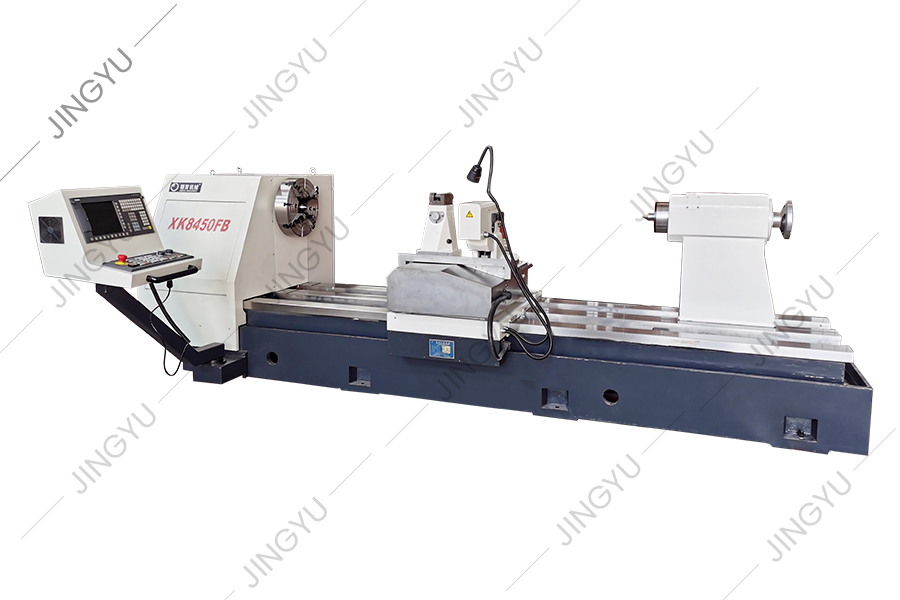

CNC roll frézovací stroj

● Tato řada strojních strojů přijímá integrální strukturu vodicího železničního postele a referenční průvodce přijímá integrální nadzvukové frekvenční zhášení, aby byla zajištěna vysoká rigidita, vysokou přesnost a stabilitu celého stroje. Strážky příčného vodicího vodicího vodiče přijímá desku pro strážce z nerezové oceli pro plnou ochranu, aby se prodloužila životnost.
● Hnací řetězec hnacího hřídele muškaře používá všechna přesná pozemní ozubená kola 6 třídy, aby se zajistilo, že trajektorie nástroje plně splňuje požadavky na instrukci programu systému CNC systému. Eliminuje skryté defekty, jako je nevyrovnanost drážky a rozbití řezaček způsobené špatnou přesností hnacího řetězce a rigiditou. Jeho vynikající výkon je zvláště výrazný při zpracování malých prstenů na karbidu wolframu.
● Vřeteno s orazací muškáře přijímá konec vřetena H40 s velkým průměrem, který může splňovat požadavky obrábění 50 mm stejné výšky žeber.

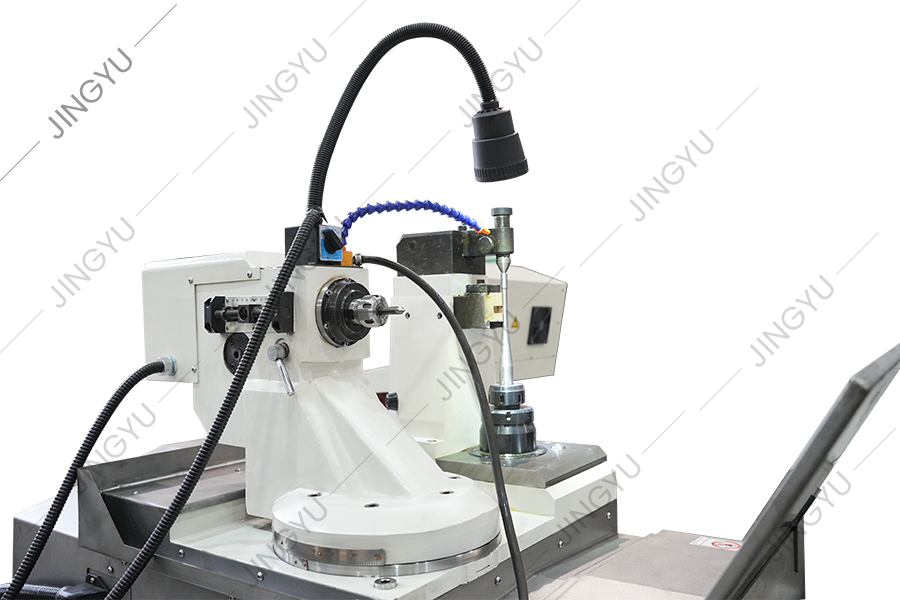

● Rytíní a frézovací hlava přijímá vysoce přesnou strukturu ložiska otočného stolu, která řeší problém rigidity podpěry frézovací hlavy a výrazně zlepšuje citlivost a přesnost polohování směru rotace.
● Rytíní a frézovací vřeteno je přímo řízeno elektrickým vřetenem nastavitelným rychlostí, s výkonem 2,2 kW a maximální rychlostí 8000 ot / min. Strojský přístroj má vlastnosti nízké rychlosti a vysoký točivý moment a lze jej vyryté na materiálech s vysokou tvrdou.
● Rotační frézovací hlava a houpací rytí a frézovací hlava jsou uspořádány paralelně a centrálně ovládané. Operátor vybere program zpracování v systému CNC podle potřeb a stroj může automaticky realizovat konverzi funkce bez manuální mechanické převodu.
● Podélné a příčné lineární pohybové osy stroje jsou poháněny vysoce přesnými kulovými šrouby, aby se zabránilo problému nepřesného přenosu převodovky s převodovkou, a není třeba používat mřížkové vládce, aby pomohly při měření během manuálního provozu. Pod automatickou kontrolou systému CNC může dosáhnout automatického pohybu a přesného umístění z jednoho typu díry do druhého.
