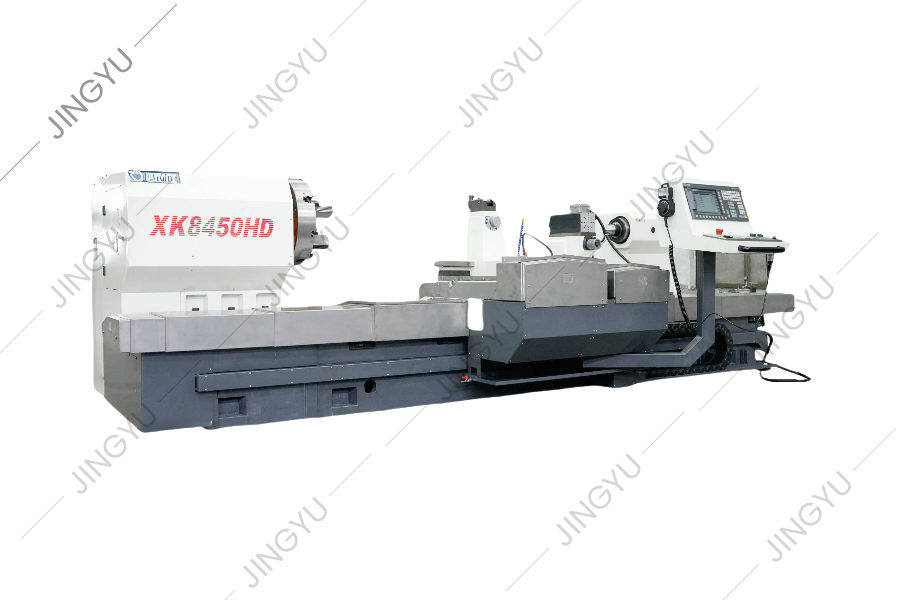

Automatický stroj na frézování CNC

● Tato řada strojních strojů přijímá integrální strukturu 4-railů a referenční vodicí kolejnice přijímají integrální super-audio zhášení, což zajišťuje vysokou rigiditu, vysokou přesnost a stabilitu celého stroje. Vodicí kolejnice jsou plně chráněny štíty z nerezové oceli a účinně zaručují jejich životnost.
● Přídrční vodicí kolejnice s příručkou komponenty frézovací hlavy muškařky je podporována vysoce přesným lineárním lineárním válcovým vodicím kolejnicím (používaným na vysoce přesných soustruzích). Splňuje během zpracování vysoce přesné a vysoce logigiditní požadavky na pohyb krmiva muškařského kartáče.
● Řetězec přenosu hřídele pro muškaře používá 6-úrovně Precision Ground Gears, aby se zajistilo, že trajektorie nástroje plně provádí programové pokyny systému CNC a eliminuje skryté defekty, jako je neshodu drážky a rozbité nástroje způsobené nízkou přesností a špatnou rigiditou přenosového řetězce. Zejména při zpracování malou velikosti wolframových karbidových válcových prstenců a velkých válců s vysokou tvrzením je zvýrazněno jeho vynikající výkon.
● Vřeteno s orazací muškáře přijímá konec vřetena H40 s velkým průměrem, který může splnit požadavek na obrábění 60 mm konturového žebra.
● Strojský přístroj je vybaven 6-osmiovým SIEMENS high-end CNC systémem CNC, přičemž šest pohonů servo ovládalo každou hřídeli krmiva. Rotační frézovací hlava a houpací rytířská frézovací hlava jsou nezávisle nakonfigurovány a kontrolovány (není nutná mechanická nebo elektrická konverze). A mezi každou částí obráběcího přístroje nedochází k žádnému rušení. Plné zpracování zdvihu role může být dosaženo jedním upínáním role. Po dokončení počátečního nastavení nástroje je možné realizovat frézování frézováním muškařů a rytí a vzoru vzoru a frézování vzoru v plně automatickém jednorázovém programu.
● Podélné a příčné lineární pohybové osy stroje jsou poháněny vysoce přesným kuličkovým šroubům, aby se zabránilo nepřesnému přenosu stojanu a pastorku. Pod automatickou kontrolou systému CNC lze realizovat automatický pohyb a přesné umístění z jednoho vzoru díry do druhého.

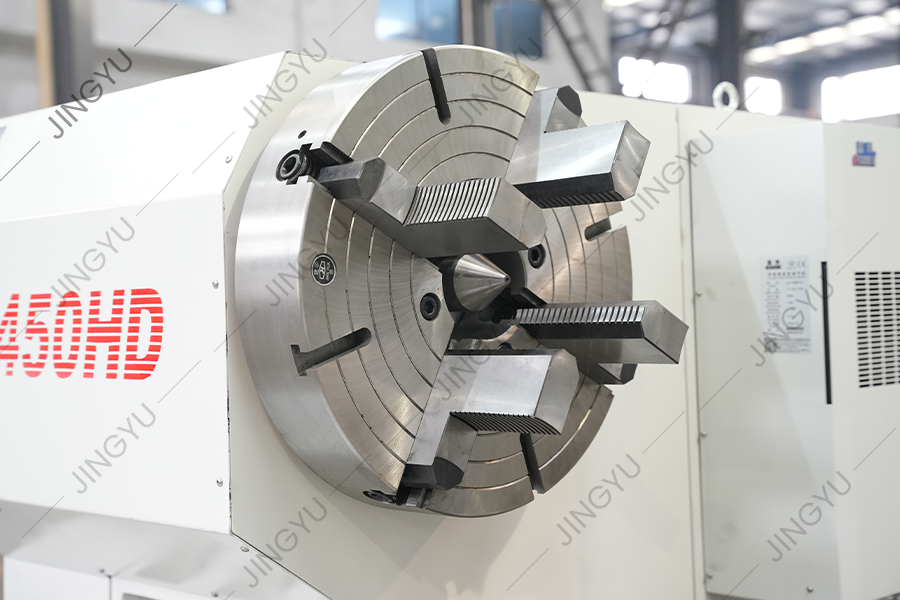

● Přenos vřetena obrobku přijímá metodu připojení bez mezer, která je bez údržby, což zajišťuje přesnost přenosu v maximálním rozsahu a ovládá vůli.
